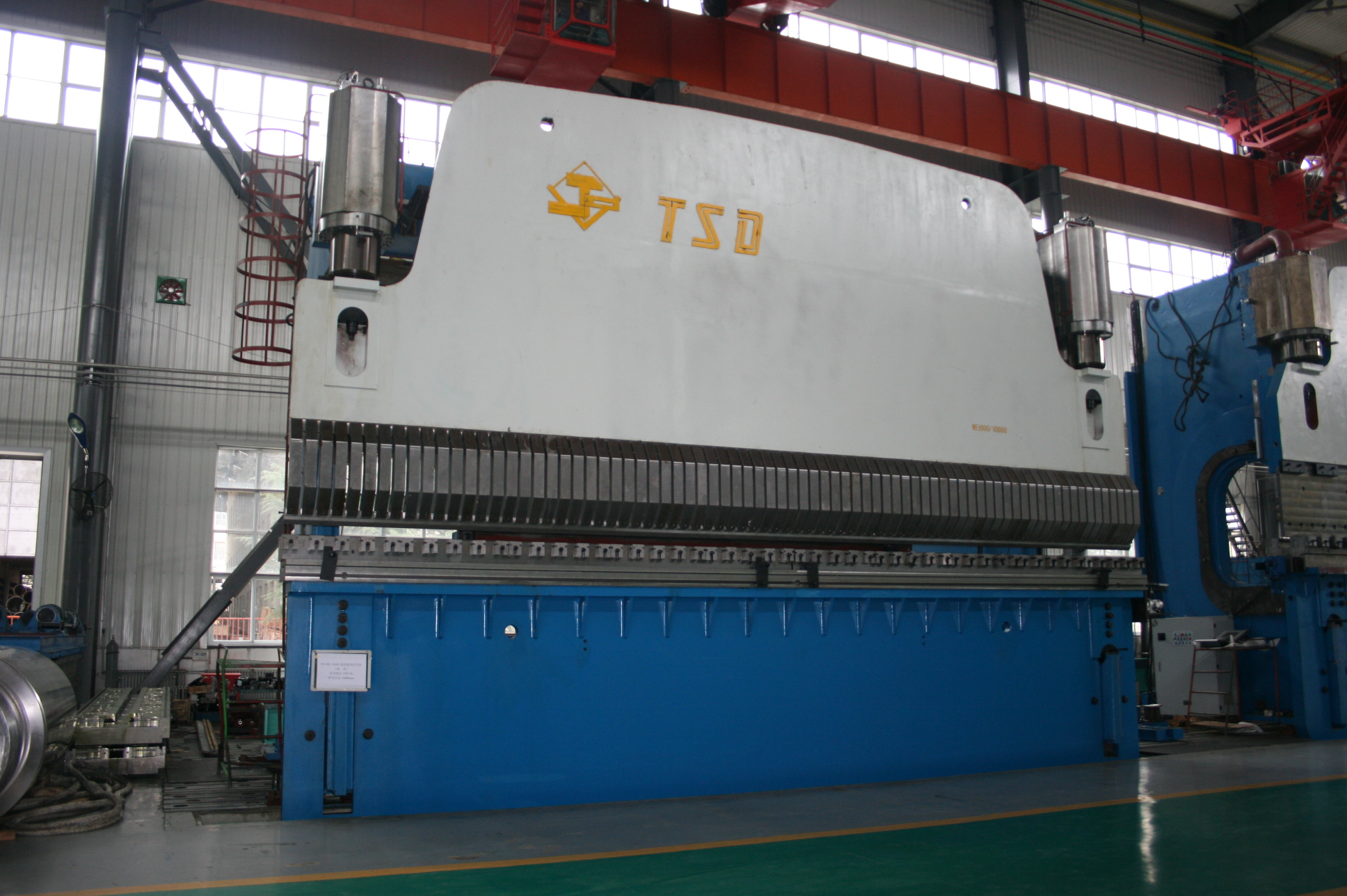

WE67K 大型數控折彎?rùn)C(jī)
時間:2019-03-29 16:24:00 來源:

產品簡介:該系列電液伺服數控折彎?rùn)C(jī)是一種采用電液比例同步技術,配合比例閥、光柵尺等使用,伺服控制后擋料的一種高端大型數控折彎?rùn)C(jī)。具有同步精度好,抗偏載能力極強。機架采用鋼板整體焊接,外觀得體規范,具有足夠的強度與剛性,工作平穩、安全可靠、操作方便,能達到理想的折彎效果。
產品功能:采用荷蘭DELEM公司DA系列和瑞士CYBELEC公司DNC系列數控折彎?rùn)C(jī)專用系統。 兩側主油缸同步采用德國進口電液伺服閥和進口光柵尺構成閉環控制、采用工作臺機械斜塊式凸形自動補償系統、采用功能齊全的后擋料機構,可選擇控制多個后擋料軸。后擋料中的傳動導向元件采用高精度導軌及滾珠絲杠。 機身采用分體組裝結構,便于運輸、加工,能確保機床的整機精度。 機身、滑塊等重要部件均采用 ANSYS 有限元分析軟件進行分析,確保機床可靠性。 液壓系統采用德國進口集成式控制系統,減少管路安裝,提高了機床的工作穩定性,外形美觀簡潔。 機身兩側裝有 C 型板,高精度光柵尺安裝在 C 型板上,從而避免了折彎時機身變形對折彎精度的影響。



詳細描述

參數名稱
規格型號
公稱力
(KN)
工作臺
  長度
(mm)
工作臺
寬度
(mm)
立柱間距
(mm)
喉口深度
(mm)
滑塊行程
(mm)
開啟高度
(mm)
滑塊速度 電機功率
(KW)
外形尺寸
(L×W×H)
(cm)
重量
(KG)
下行 工作 返回
(mm/s)
300/3200 3000 3200 300 2680 400 250 520 100 8 100 22 3500×2260×3400 20000
300/4000 3000 4000 300 3380 400 250 520 100 8 100 22 4500×2260×3400 22500
300/5000 3000 5000 300 4000 400 250 520 100 8 100 22 5500×2260×3400 26000
300/6000 3000 6000 300 4800 400 250 520 100 8 100 22 6500×2260×3400 30000
400/4000 4000 4000 400 3380 400 320 630 60 7 55 30 4400×2360×3780 30000
400/5000 4000 5000 400 4000 400 320 630 60 7 55 30 5400×2360×3780 34000
400/6000 4000 6000 400 4800 400 320 630 60 7 55 30 6400×2360×3780 39000
400/7000 4000 7000 400 5100 400 320 630 60 7 55 30 7400×2360×3780 43000
500/4000 5000 4000 400 3200 400 350 630 60 7 55 37 4500×2600×4400 42000
500/5000 5000 5000 400 4000 400 350 630 60 7 55 37 5500×2600×4400 46000
500/6000 5000 6000 400 4800 400 350 630 60 7 55 37 6500×2600×4400 50000
500/7000 5000 7000 400 5100 400 350 630 60 7 55 37 7500×2600×4400 55000
650/5000 6500 5000 400 4000 500 320 650 60 7 55 55 5500×2930×4500 57000
650/6000 6500 6000 400 5200 500 320 650 60 7 55 55 6500×2930×4500 62000
650/7000 6500 7000 400 5100 500 320 650 60 7 55 55 7500×2930×4500 67000
650/8000 6500 8000 400 6100 500 320 650 60 7 55 55 8500×2930×4500 72000
800/6000 8000 6000 550 4800 500 400 920 80 8 80 55 6500×3400×5100 85000
800/7000 8000 7000 550 5100 600 400 920 80 8 80 55 7500×3400×5100 88000
800/8000 8000 8000 550 6100 600 400 920 80 8 80 55 8500×3400×5100 95000
800/10000 8000 10000 550 7800 600 400 920 80 8 80 55 10500×3400×5100 110000
1000/6000 10000 6000 550 4800 600 400 920 70 8 80 2×37 6500×3500×5300 96000
1000/7000 10000 7000 550 5100 600 400 920 70 8 80 2×37 7500×3500×5300 105000
1000/8000 10000 8000 550 6100 600 400 920 70 8 80 2×37 8500×3500×5300 115000
1000/10000 10000 10000 550 7800 600 400 920 70 8 80 2×37 10500×3500×5300 132000
1200/6000 12000 6000 550 4800 600 400 920 60 7 60 2×45 6500×3650×5550 113000
1200/7000 12000 7000 550 5100 600 400 920 60 7 60 2×45 7500×3650×5550 119000
1200/8000 12000 8000 550 6100 600 400 920 60 7 60 2×45 8500×3650×5550 127000
1200/10000 12000 10000 550 7800 600 400 920 60 7 60 2×45 10500×3650×5550 143000
1600/6000 16000 6000 550 4800 800 400 960 60 6 60 2×55 6500×6610×5740 156000
1600/7000 16000 7000 550 5100 800 400 960 60 6 60 2×55 7500×6610×5740 168000
1600/8000 16000 8000 550 6100 800 400 960 60 6 60 2×55 8500×6610×5740 181000
1600/9000 16000 9000 550 7500 800 400 960 60 6 60 2×55 9550×6610×5740 172000
1600/10000 16000 10000 550 7800 800 400 960 60 6 60 2×55 10500×6610×5740 207000
2000/8000 20000 8000 800 6200 800 400 1200 80 7 60 2×55 8500×4450×6400 200000
2000/10000 20000 10000 800 8000 800 400 1200 80 7 60 2×55 10450×4450×6400 230000
2500/9000 25000 9000 800 7000 1000 600 1020 70 6 60 2×75 9600×5000×6500
2500/10000 25000 10000 800 8200 1000 600 1020 70 6 60 2×75 10600×5000×6500
2500/11000 25000 11000 800 8900 1000 600 1020 70 6 60 2×75 11600×5000×6500
2500/13000 25000 13000 800 9500 1200 600 1900 70 6 55 2×75 13500×6500×7200 395000
3000/9000 30000 9000 800 7000 1100 1000 2700 70 7 50 2×75 9600×5300×8800
3000/15000 30000 15000 800 12200 1100 1000 2700 70 7 50 2×75 15622×5300×8800
3200/9000 32000 9000 800 7000 1000 600 2300 70 7 65 2×90 9600×5300×8500
3200/15000 32000 15000 800 12200 1000 600 2300 70 7 65 2×90 15622×5300×8500
3500/9000 35000 9000 800 7000 1000 600 1200 70 7 65 3×75 9600×6700×6800
3500/11000 35000 11000 800 9200 1000 600 1200 70 7 65 3×75 11600×6700×6800
3600/13000 36000 13000 1200 12500 1700 600 2750 80 7 70 4×75 18400×5100×9200
